Što je Token ring?
Token ring ime je za LAN protokol koji se nalazi u podatkovnom sloju OSI modela mreže. Token ring koristi se posebnim trobajtnim okvirom koji se zove token koji putuje u krugu do svake stranice lokalne mreže. U Token ring-u svi su uređaji povezani u topologiju prstena ili zvijezde i prenose jedan ili više tokena od glavnog računala do glavnog računala. Token je okvir podataka koji se prenosi između mrežnih točaka. Samo host koji drži token može slati podatke, a tokeni se oslobađaju kada se potvrdi primitak podataka.
Token ring mreže sprječavaju koliziju podatkovnih paketa na segmentu mreže jer samo vlasnik tokena može slati podatke, a također se kontrolira i broj dostupnih tokena. Kada uređaj na mreži uspješno dekodira taj token, prima kodirane podatke.
Povijest Token ring-a
Attached Resource Computer Network, Fiber Distributed Data Interface (FDDI) i token bus koristili su token ring. Ali najrašireniji token ring protokoli bili su IBM-ovi, objavljeni sredinom 1980-ih, i njegova standardizirana verzija poznata kao IEEE 802.5, koja se pojavila u kasnim 1980-ima. Upotreba token ringova i 802.5 počela je opadati 1990-ih. Danas se smatraju neaktivnim i zastarjelim. Poduzetničke organizacije postupno su ukinule token ring i usvojile Ethernet tehnologiju, koja danas dominira dizajnom LAN-a. Radna grupa IEEE 802.5 sada je navedena kao raspuštena. Token prstenovi bili su popularni jer su dobro radili s velikim količinama prometa, ali nisu bili prikladni za velike mreže, osobito ako su te mreže bile široko rasprostranjene ili imale fizički udaljene čvorove.

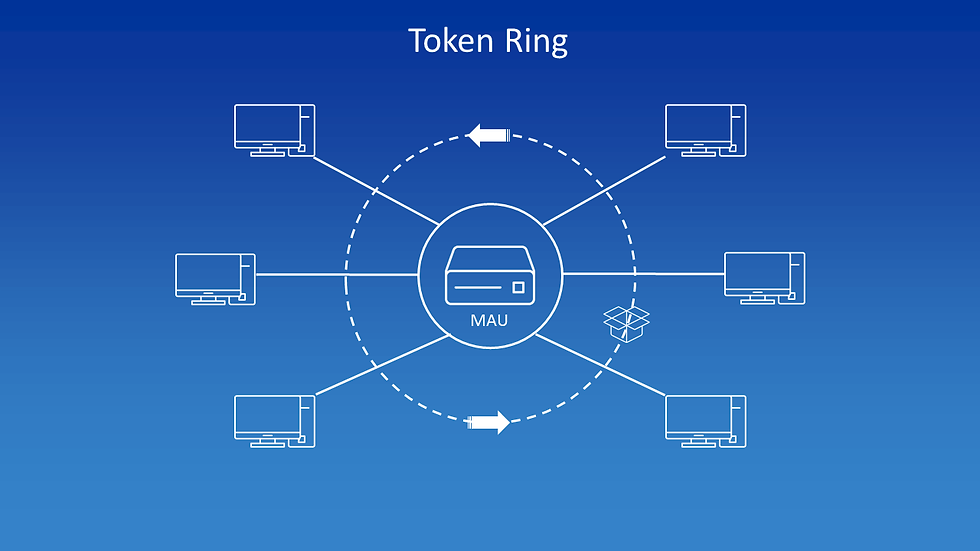

Token Ring u topologiji zvijezde
U topologiji zvijezde svaki je uređaj namjenskom vezom povezan s uređajem koji upravlja prometom u mreži (tzv. glavni čvor). Topologija zvijezde može biti tzv. razgranata zvijezda u kojoj se na glavne čvorove nadovezuju uređaji koji predstavljaju sporedne čvorove. Uređaji nisu međusobno izravno povezani i između njih nije moguć izravan prijenos poruka.

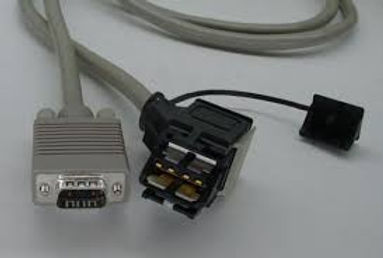

U zvjezdastoj topologiji, Token Ring pristup može povezati do 225 čvorova pri 4 milijuna, 16 milijuna ili 100 milijuna bitova u sekundi, u skladu sa standardom IEEE 802.5. MSAU povezuje sve stanice pomoću kabela s upredenom paricom. Na primjer, korisnici mogu spojiti šest čvorova na MSAU u jednom uredu i povezati taj MSAU s MSAU u drugom uredu koji opslužuje osam drugih čvorova. Zauzvrat, taj MSAU mogao se povezati s drugim MSAU-om koji se povezao s prvim MSAU-om. Prednost MSAU je da, ako jedno računalo zakaže u prstenu, MSAU ga može zaobići, a prsten će ostati netaknut. Obično veza svakog čvora ne može premašiti 116.4 metara, ovisno o vrsti kabela.
Ideja i upotrebljivost Token Ring-a
Ideja je bila da postoji token, posebno oblikovan paket, koji se koristio kako bi bilo kojoj stanici omogućio slanje paketa u prsten. Ako je stanica primila token, mogla je poslati jedan paket, a zatim poslati token nakon toga. Ako još nemate token, trebalo je pričekati da se token odašilje. Dakle nije bilo kolizije. Postojao je Ring Master, koji se brinuo o prstenu i ispravljao pogreške kao što su situacije "token izgubljen", "loš token", "više tokena". Svaka stanica je stalno pratila prsten, primala okvire, i ako je okvir bio namijenjen samoj sebi, izbrisala je okvir iz prstena, ako je okvir namijenjen nekoj drugoj stanici, jednostavno je poslala okvir natrag u prsten, ignorirajući sadržaj.
Danas se Token Ring gotovo ni ne koristi zato što je Ethernet kasnije postao bolji i popularniji jer je mogao podnijeti daleko veće komunikacijsko opterećenje u bučnom okruženju od Token Ringa.
Prednosti token ringa:
Token ringovi smanjuju šanse kolizije podataka, prenošenje tokena radi bolje od topologije sabirnice pod gustim prometom, poslužitelj nije potreban za kontrolu povezanosti između čvorova
Nedostaci token ringa:
Paketi podataka moraju proći kroz sve čvorove, usporavajući usmjeravanje, mreže token ringa pate od problema s upravljanjem mrežom i slabe tolerancije grešaka u mreži, token ring se smatra zastarjelim, s dominacijom Etherneta i IEEE radne grupe koja je raspuštena
